概述

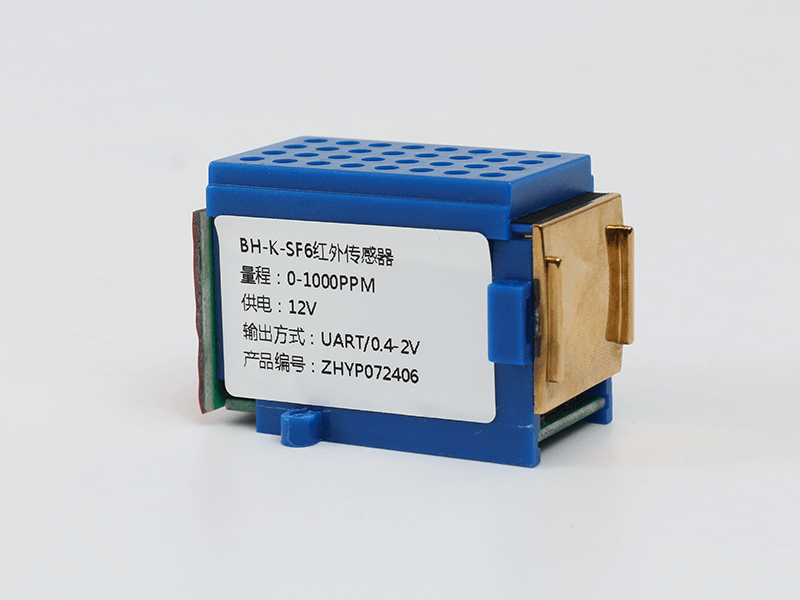

BH-K-SF6 是一款采用 NDIR 红外吸收检测原理的气体传感器模组， 采用 MEMS 光源、镀金光学腔体和双通道探测器， 实现空间双光路补偿， 微处理器进行信号采集、 算法处理、浓度计算。 BH-K-SF6 具有良好的选择性， 高灵敏度， 不依赖氧气， 寿命长， 低功耗； 内置温度传感器进行温度补偿。
特 点
电路低噪声， 测量精度高
湿度干扰小
使用寿命长， 产品稳定性高
宽温度补偿
应用场景
SF6 浓度检测
电力设备 SF6 气体泄漏检测
外形尺寸
以上尺寸为不安装过滤滑盖的高度， 如安装过滤滑盖， 高度为 36mm。

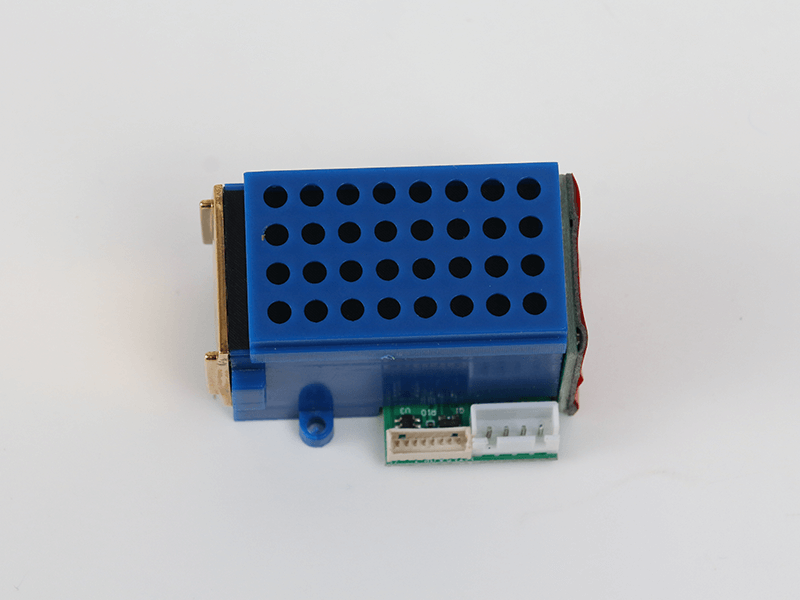

引脚输出
白色安装座从左至右依次：
VCC–12V 电源供电
GND–地
RXD–串口 UART 接收
TXD–串口 UART 发送
产品参数
技术参数 | 传感器原理 | 非色散红外 (NDIR) |
测量量程 | 0-1000PPM(其他量程可定制) | |
测量精度 | ≤± 3% | |
响应时间 | T90<50s | |
预热时间 | 启动时间 2 分钟， 完全预热 30 分钟（30 分钟之后通气值会更准确） | |
校准 | 可实时软件校准 | |
数字分辨率 | 1ppm | |
进气方式 | 扩散式 | |
电气参数 | 供电电压 | 12V |
工作电流 | 均值 50mA@12V 供电 | |
平均功率 | 小于 0.6W | |
信号输出 | UART | |
应用环境 | 推荐环境 | 室温， 干燥， 无尘 |
工作温度 | -20℃-50℃ | |
工作湿度 | 0-90%RH， 无冷凝 | |
推荐流量 | / | |
使用压力 | 0.5~1.5 大气压 | |
质保期 | 1 年（进水、 进尘土、 跌落、 撞击、 拆卸、 腐蚀、 超温度使用造成的损坏不在质保范围内） |
