概述
BH7B1-30 是一款采用 NDIR 红外吸收检测原理的气体传感器模组， 采用 MEMS 光源、特殊结构的光学腔体和双通道探测器， 实现空间双光路参比补偿， 微处理器进行信号采集、处理和输出。 BH7B1-30 具有良好的选择性， 高灵敏度， 无氧气依赖性， 寿命长， 低功耗；内置温度传感器， 进行温度补偿； 同时具有 UART、 模拟电流/电压输出； 报警点可设置， 方便客户不同应用场景使用。
特 点
电路低噪声，测量精度高
湿度干扰小
使用寿命长，产品稳定性高
宽温度补偿
应用场景
熏蒸气体检测
硫酰氟气体残余检测

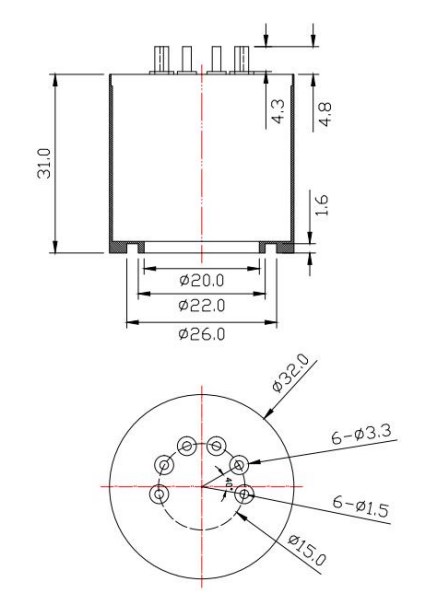

外形尺寸

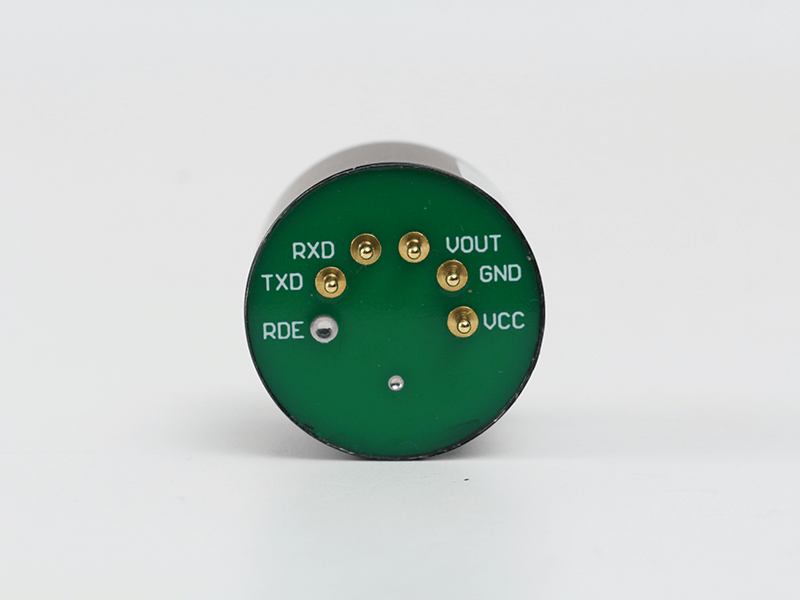

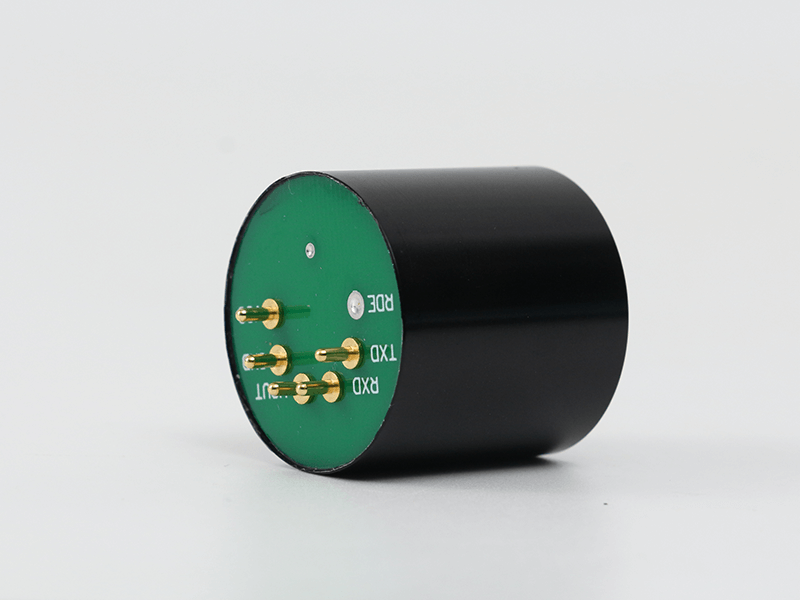

引脚输出
VCC–5V 电源供电
GND–地
Vout–0.4-2V 信号输出
RXD–串口 UART TTL 接收
TXD–串口 UART TTL 发送
产品参数
| 技术参数 | 传感器原理 | 非色散红外 (NDIR) |
| 测量量程 | 0-1000PPM(其他量程可定制) | |
| 测量精度 | 测量值±3%或 F.S± 5%取大值 | |
| 响应时间 | T90<20s @600ml/min | |
| 预热时间 | 启动时间≤3 分钟 完全预热约 30 分钟 | |
| 校准 | 可实时软件零点校准 | |
| 数字分辨率 | 2PPM @F.S=1000ppm | |
| 进气方式 | 扩散式 | |
| 电气参数 | 供电电压 | 5V |
| 工作电流 | 小于 100mA@5V 供电 | |
| 平均功率 | 小于 0.5W | |
| 信号输出 | UART（TTL 电平） 、 模拟电压（0.4-2V） | |
| 应用环境 | 推荐环境 | 室温， 干燥， 无尘 |
| 工作温度 | -20℃-65℃ | |
| 工作湿度 | 0-90%RH， 无冷凝 | |
| 推荐流量 | 200~800ml/min | |
| 使用压力 | 0.5~1.5 大气压 | |
| 质保期 | 1 年（进水、 进尘土、 跌落、 撞击、 拆卸、 腐蚀、 超温度使用造成的损坏不在质保范围内） |
