概述

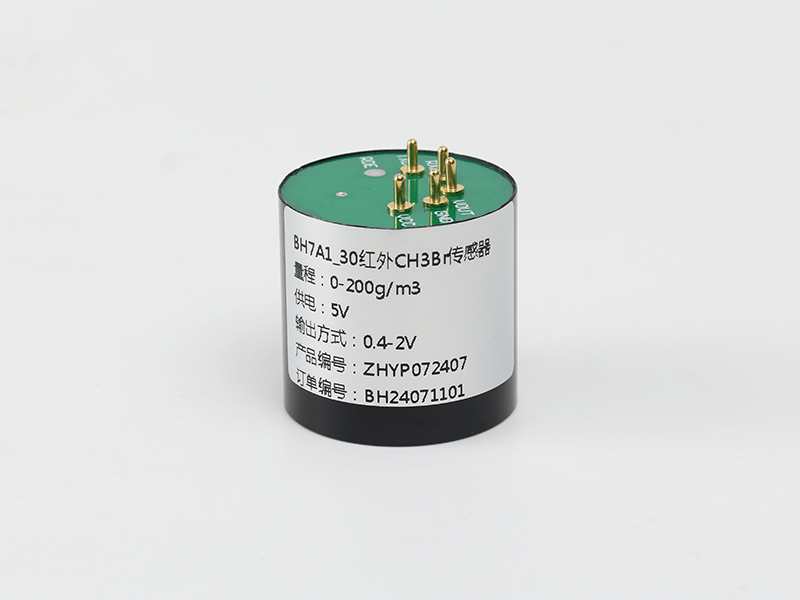

BH7A1-30 是一款采用 NDIR 红外吸收检测原理的气体传感器模组，采用 MEMS 光源、特殊结构的光学腔体和双通道探测器，实现空间双光路参比补偿，微处理器进行信号采集、处理和输出。BH7A1-30 具有良好的选择性，高灵敏度，无氧气依赖性，寿命长，低功耗；内置温度传感器，进行温度补偿；同时具有 UART、模拟电流/电压输出；报警点可设置，方便客户不同应用场景使用。
特 点
电路低噪声，测量精度高
气体交叉干扰小
使用寿命长，产品稳定性高
宽温度补偿
应用场景
熏蒸气体检测

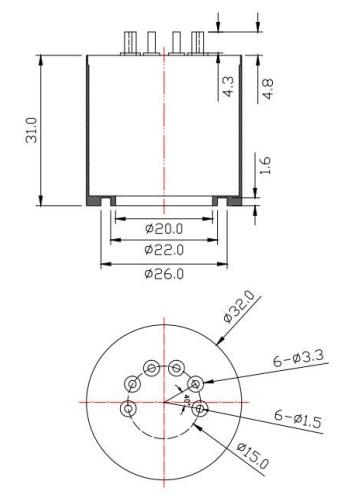

外形尺寸
引脚输出
VCC–5V 电源供电
GND–地
Vout–0.4-2V 信号输出
RXD–串口 UART 接收
TXD–串口 UART 发送
产品参数
技术参数 | 传感器原理 | 非色散红外 (NDIR) |
测量量程 | 0-200g/m3(其他量程可定制) | |
测量精度 | 测量值±5%或 F.S± 3%取大值 | |
响应时间 | T90<15s @600ml/min | |
预热时间 | 冷启动 3 分钟， 完全预热 30 分钟 | |
校准 | 可实时软件校准 | |
分辨率 | 0.1g/m3 @F.S=200g/m3 | |
进气方式 | 扩散式 | |
电气参数 | 供电电压 | 5V |
工作电流 | 小于 100mA@5V 供电 | |
平均功率 | 小于 0.5W | |
信号输出 | UART、 模拟电压（0.4-2V） | |
应用环境 | 推荐环境 | 室温， 干燥， 无尘 |
工作温度 | -20℃-65℃ | |
工作湿度 | 0-90%RH， 无冷凝 | |
推荐流量 | 200~800ml/min | |
使用压力 | 0.5~1.5 大气压 | |
质保期 | 1 年（进水、 进尘土、 跌落、 撞击、 拆卸、 腐蚀、 超温度使用造成的损坏不在质保范围内） |
