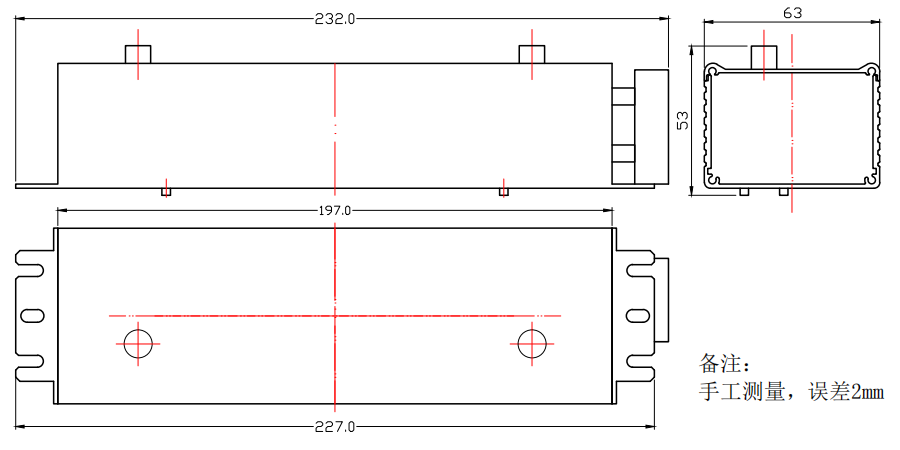

外形尺寸
引脚输出
温度控制串口
VCC：24V电源
GND：地
RX ：接收
TX ：发送
产品数据串口
VCC：24V电源
GND：地
RX ：接收
TX：发送

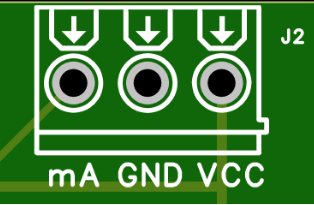

0.4 – 2V接线定义：
VCC：24V 电源
GND：地
mA： 模拟电压
产品参数
| 技术参数 | 传感器原理 | 非色散红外 (NDIR) |
| 检测气体 | 三氟化氮气体NF3 | |
| 测量量程 | 0 ~ 40ppm (其他量程可定制) | |
| 测量精度 | ≤±2ppm | |
| 响应时间 | T90 < 20s @500ml/min | |
| 预热时间 | 启动时间 ≤ 3分钟，带加热功能完全预热约60分钟 | |
| 校准 | 软件校准 | |
| 进气方式 | 泵吸式 | |
| 电气参数 | 供电电压 | 24V |
| 平均功率 | 小于6.5W | |
| 信号输出 | TTL、模拟电压（0.4 ~2V） | |
| 应用环境 | 推荐环境 | 室温，干燥，无尘 |
| 工作温度 | -20℃ ~ 60℃ | |
| 工作湿度 | 0 ~ 90%RH，无冷凝 | |
| 推荐流量 | 200 ~ 800ml/min | |
| 使用压力 | 0.5 ~ 1.5大气压 | |
| 质保期 | 1年（进水、进尘土、跌落、撞击、拆卸、腐蚀、超温度使用造成的损坏不在质保范围内） |
注意事项
因为使用环境和条件不同，传感器使用前需进行零点校准，可提高产品准确度。建议用户将零点校准命令集成到仪器当中，根据实际使用情况定期校准产品。
带加热功能完全预热约60分钟，此时达到传感器最佳使用精度。
检测气体需做除油、除湿、除尘等过滤处理，保证传感器腔体洁净。
请在合理供电范围内使用。
切勿用空调或风扇直吹传感器，应避免任何可能导致温度快速变化的使用环境；检测中不要用手触摸电路板或光学气室。
本公司已尽可能将产品规格书写详尽，如有疑问欢迎来电沟通。联系电话：18866630986
